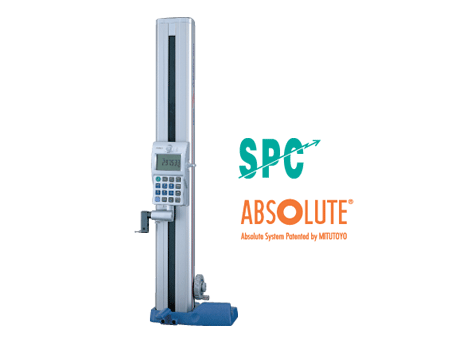

特點

采用新型、高精度、高分辨率絕對原點型線性編碼器進行位置檢測。

便捷的圖標鍵。

可通過特有的處理方式 ( 跟蹤測量檢測圓的頂點 ) 進行內徑／外徑測量。

可選擇多種類型的測頭。

帶有背光照明的大型液晶顯示。

通過設置上、下限公差，進行 GO/ ± NG 判斷。

判斷結果超出公差范圍時，顯示器背光從綠色變?yōu)榧t色，公差判斷一目了然。

滑塊提升旋鈕 ( 用于行程 ) ／滾輪 ( 用于測量 ) 。

帶有 SPC 和 RS -232C 數據輸出。

技術參數

測量范圍 :0 -465mm 或 0 - 715mm

滑桿行程 : 350mm 或 600mm

分辨率 :0.001/0 .005mm 或 0.001/0 .005mm /.00005"/.0001"/.0002"

20 o C 時精度 *: ± (2.8+ 5L /1000) μ m

L 最大測量長度 (mm)

重復精度 (2 σ ):1.8 μ m

垂直度 **:0 -350mm 型為 6 μ m0 -600mm 型為 13 μ m

導向方式 : 滾珠軸承

驅動方式 : 手動

長度標準 :ABSOLUTE 靜電電容

測力 :1.6 ± 0.5N

顯示 : 液晶顯示

電源 :AC 適配器 ( 可選 ) ／電池 (LR6x4)

電池操作時間 : 大約 260 小時 ***

( 使用背光照明時大約為 6 小時 )

* 使用標準 ? 5 偏心測頭

** 使用杠桿測頭 (MLH-321) 或 Mu-Checker(M-411)

***260 小時 ( 背光照明處于節能方式 )6 小時 ( 背光照明處于全開

狀態 )

選件

12AAC072: 深度測頭

12AAA792: 千分表 ( 8mm 軸套 ) 夾頭

12AAA837: 千分表 ( 3/8 軸套 ) 夾頭

12AAA793: 測頭延長夾 ( 85mm /3.3")

12AAF667: 2mm 橄欖球型測頭

957261: 2mm 球型測頭

957262: 3mm 球型測頭

957263: 4mm 球型測頭

12AAB552: 10mm 球型測頭、 L= 55mm

12AAF670: 5mm 盤型測頭

12AAF671: 10mm 盤型測頭

957264: 14mm 盤型測頭

957265: 20mm 盤型測頭

12AAA788: 4mm 球型偏心測頭

12AAF394: 5mm 球型偏心測頭

12AAA789: 6mm 球型偏心測頭

226116: 杠桿千分表適配器 ( ? 6mm 軸套 )

05HZA173: 劃線器

264-504:DP-1VR

936937:SPC 電纜 ( 1m )

965014:SPC 電纜 ( 2m )

526688:AC 適配器 (100V)

526688A :AC 適配器 (120V)

526688D:AC 適配器 (220V)

526688E:AC 適配器 (240V/220V)
