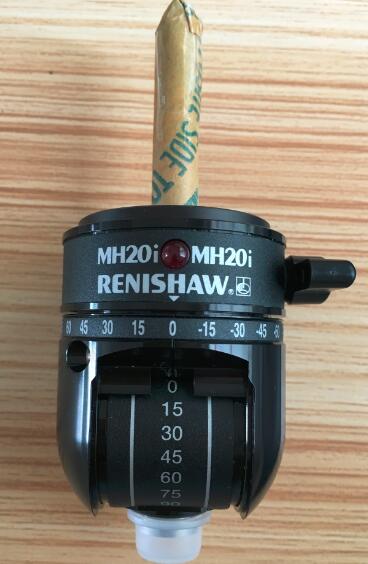

Renishaw MH20i手動分度測頭
    MH20i Manual Adjustable Probe Head
    MH20i 是由英國Renishaw公司專業設計生產的手動可調整分度測 座，它將TP20 整合在一起，并可實現兩個方向的分度定位。以15進行分度，可實現168個可重復定位。該系統還包括一個標準力吸盤。
    技術參數 (Characteristics):
    ? 分度軸A Indexable axis A (俯仰 Roll) : from 0° to 90, step of 15°
    ? 分度軸B Indexable axis B (旋轉 Pitch) : 180, step of 15°
    ? 重量 (Weight) : 210 g
    ? 定位重復性 (Positioning repeatability) : 1.5 μm
    ? 加長桿最大長度 (Max. Extension bar) : 75 mm
     TP20 技術參數 (TP20 Characteristics):
    ? 感應方向 (Sense directions) : 5 ways, X, Y, +Z）
    ? 單向重復性 (Unidirectional Repeatability) : 0.35 μm
    ? 更換吸盤重復性 (Module Changing Repeatability) : 2.0 μm

長度：61 mm
直徑：48 mm
重量：210 g
測頭安裝
TP20機械式底板
測座安裝
MS刀柄系列
適合的接口
PI 4-2
測頭插槽數量
1
測頭狀態指示
一個LED指示燈
電纜連接
5針DIN180?插槽
A軸轉角
0°至90°，以15度為一格
B軸轉角
180°，以15°為一格
位置重復精度
1.5 um（已安裝TP20和10 mm測針）
2.5 um（EM2加長模塊和10 mm測針）
最長加長桿
EM2加長模塊 — 75 mm
