三坐標測量機配件

雷尼紹TP200測頭

發布時間：2022-12-23人氣：89

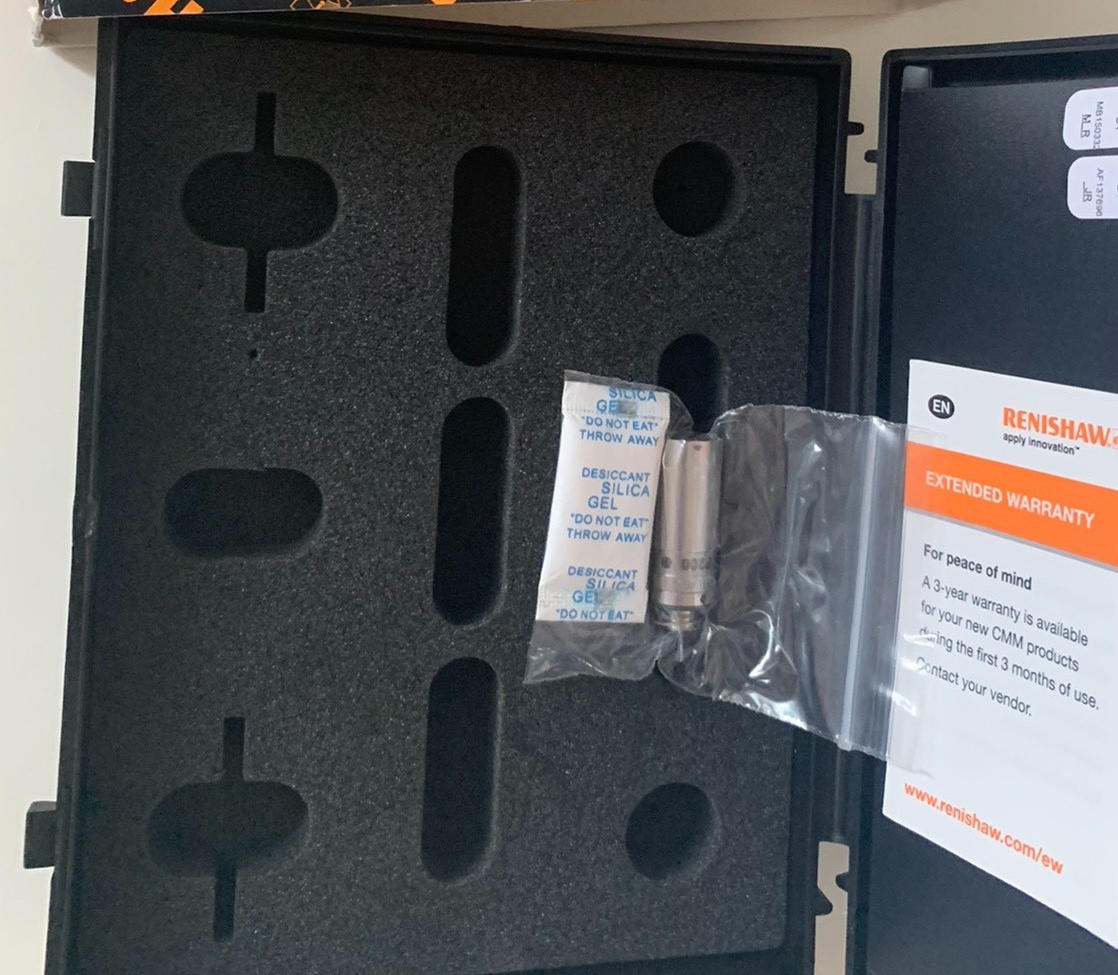

雷尼紹TP200測頭

TP200系統組件包括：

TP200或TP200B測頭本體（TP200B為另一款，允許更大振動公差）
TP200測針模塊 — 選擇固定超程測力：SF（標準測力）或LF（低測力）
PI 200測頭接口
SCR200測針交換架

還有一種EO模塊（長超程），超程測力與SF相同，但工作范圍更大，并在測頭Z軸方向提供保護。

特性與優點

應變片技術具有無可比擬的重復性和精確的三維輪廓測量
零復位誤差
無各向同性影響
六向測量能力
測針測量距離達100 mm（GF測針）
快速測頭模塊交換，無需重新標定測尖
壽命 >1 000萬次觸發

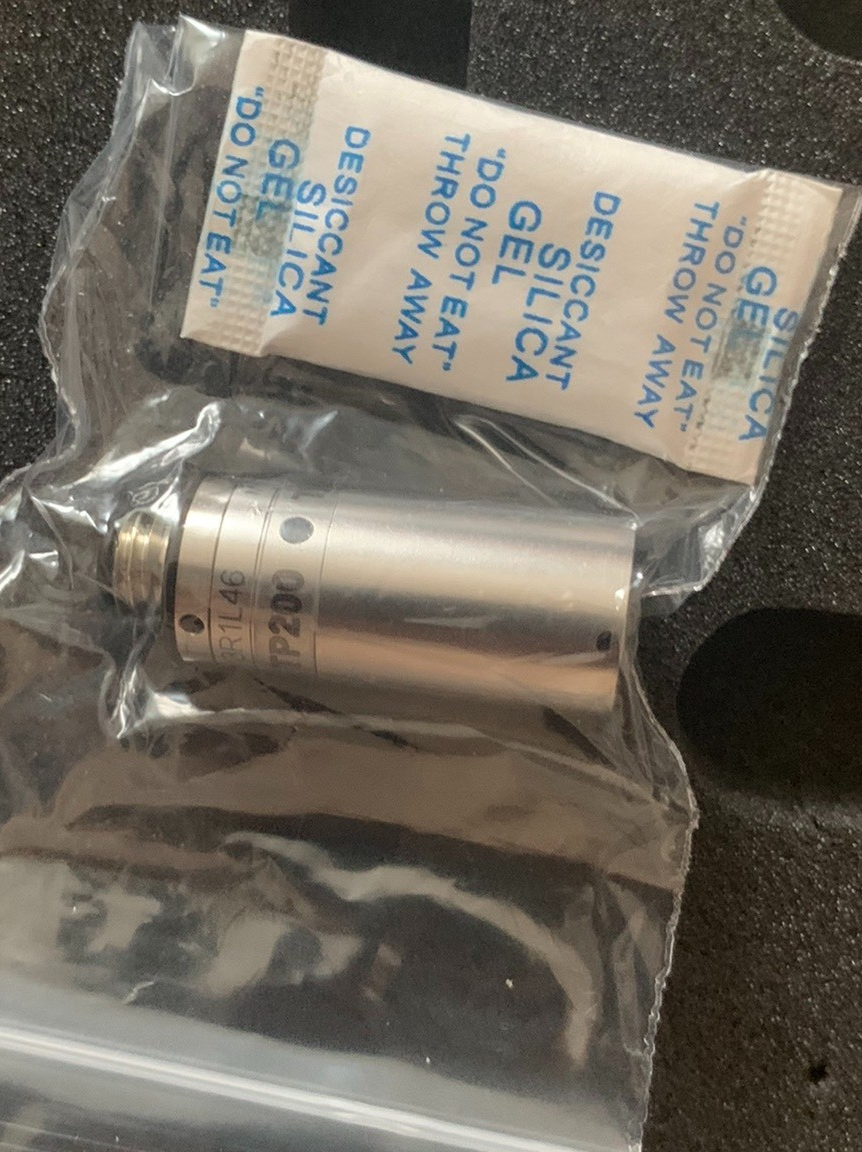

TP200 / TP200B測頭本體

TP200

TP200采用微應變片傳感器，實現優異的重復性和精確的三維輪廓測量，即使配用長測針時也不例外。

傳感器技術提供亞微米級的重復性，并且消除了機械結構式測頭存在的各向異性問題。測頭采用成熟的ASIC電子元件，確保了在數百萬次觸發中的可靠操作。

TP200B采用的技術與TP200相同，但允許更高的振動公差。這有助于克服因坐標測量機傳導振動或在移動速度很高的情況下使用長測針所引發的誤觸發問題。

請注意：我們不推薦TP200B配用LF模塊或曲柄/星形測針。

TP200規格

摘要	TP200	TP200B
主要應用	需要高精度的數控坐標測量機。	與TP200一樣，但當出現誤觸發事件時。
傳感器方向	六軸：±X、±Y、±Z	六軸：±X、±Y、±Z
單向重復性 (2s μm)	觸發水平1：0.40 μm 觸發水平2：0.50 μm	觸發水平1：0.40 μm 觸發水平2：0.50 μm
XY（2D）輪廓形式測量偏差	觸發水平1：±0.80 μm 觸發水平2：±0.90 μm	觸發水平1：±1 μm 觸發水平2：±1.2 μm
XYZ (3D) 輪廓測量偏差	觸發水平1：±1 μm 觸發水平2：±1.40 μm	觸發水平1：±2.50 μm 觸發水平2：±4 μm
測針交換的重復性	SCR200：±0.50 μm（最大）手動：±1 μm（最大）	SCR200：±0.50 μm（最大）手動：±1 μm（最大）
測力（測尖）	XY平面（所有模塊）：0.02 N Z軸（所有模塊）：0.07 N	XY平面（所有模塊）：0.02 N Z軸（所有模塊）：0.07 N
超程測力（位移為0.50 mm時）	XY平面（SF/EO模塊）：0.2 N至0.4 N XY平面（LF模塊）：0.1 N至0.15 N Z軸（SF/EO模塊）：4.90 N Z軸（LF模塊）：1.60 N	XY平面（SF/EO模塊）：0.2 N至0.4 N XY平面（LF模塊）：0.1 N至0.15 N Z軸（SF/EO模塊）：4.90 N Z軸（LF模塊）：1.60 N
重量（測頭傳感器和模塊）	22 g	22 g
最長加長桿（如配在PH10系列測座上）	300 mm	300 mm
推薦的最大測針長度（M2測針系列）	SF/EO模塊：50 mm鋼質至100 mm GF LF模塊：20 mm鋼質至50 mm GF	SF/EO模塊：50 mm鋼質至100 mm GF LF模塊：20 mm鋼質至50 mm GF
安裝方式	M8螺紋	M8螺紋
適合的接口	PI200、UCC	PI200、UCC
測針模塊交換架	自動：SCR200 手動：MSR1	自動：SCR200 手動：MSR1
測針系列	M2	M2

TP200測針模塊

測針模塊通過高重復性機械定位的磁性接頭安裝在TP200/TP200B測頭本體上，具有快速測針交換功能和測頭超程保護功能。

有三種測針模塊可供選擇，具有兩種不同的超程測力。

模塊	SF（標準測力）	LF（低測力）	EO（長超程）
應用	一般使用。	小直徑測球或必須使用最小測力的場合。	額外超程使坐標測量機在較高的碰觸速度下安全停止并回退。
留言	測針最長可達100 mm，測球直徑 > 1 mm。	測球直徑小于1 mm。	與SF的超程測力相同。測頭Z軸的額外超程為8 mm。

模塊

SF（標準測力）

LF（低測力）

EO（長超程）

應用

一般使用。

小直徑測球或必須使用最小測力的場合。

額外超程使坐標測量機在較高的碰觸速度下安全停止并回退。

留言

測針最長可達100 mm，測球直徑 > 1 mm。

測球直徑小于1 mm。

與SF的超程測力相同。
